Линия для производства автоматических воздуховодов U-образной формы

П-образная автоматическая линия формовки воздуховодов 5 предназначена для производителей прямоугольных воздуховодов, чтобы увеличить выпуск воздуховодов и модернизировать завод до безлюдного автоматизированного производственного цеха!
Суточная производительность производственной линии для формовки воздуховодов с фланцем TDF/ фланцем из углового железа или фланцем типа “С” составляет от 600 до 2500 м².
В процессе производства вводится размер обрабатываемого воздуховода, и U-образная автоматическая линия формовки воздуховодов 5 полностью автоматически завершает размотку листа, выравнивание материала, прессование края воздуховода, прорезку и пробивку воздуховода (перфорацию), резку, высокоскоростную формовку питтсбургского замка, формовку фланца TDF/ фланца углового железа, формовку фланца типа “C”, функцию заглушки, формовку серво фальцовки.
U-образная автоматическая линия формовки воздуховодов 5 может быть оснащена 8-тонным или 10-тонным гидравлическим разматывателем для увеличения цикла обработки одного рулона на линии производства воздуховодов.
Автоматический разгрузчик также может быть выбран в конце производственной линии для реализации беспилотной производственной линии.

U-образная автоматическая линия формовки воздуховодов 5 Особенности:

• Небольшая площадь и режим экономии материалов;
• Складная платформа принимает сервоподачу, точное позиционирование;
• Принятие сенсорного экрана и клавиатуры ввода двойной режим;
• Простой и удобный для открытия пустого листа;
• Поддержка режима обработки сварочных каналов из нержавеющей стали;
• Экспорт и печать данных производственного учета (опция);
• Обмен данными с BIM (опционально);
• Поддержка перфорации отверстий, перфорации отверстий фланца TDF и функции квадратного бисера (опционально);
• “C”-образный фланец и функция заглушки (опционально);
• Формирование замка Питтсбурга спереди (опция).

Линия автоматической формовки воздуховодов U-образной формы 5 Рабочий процесс

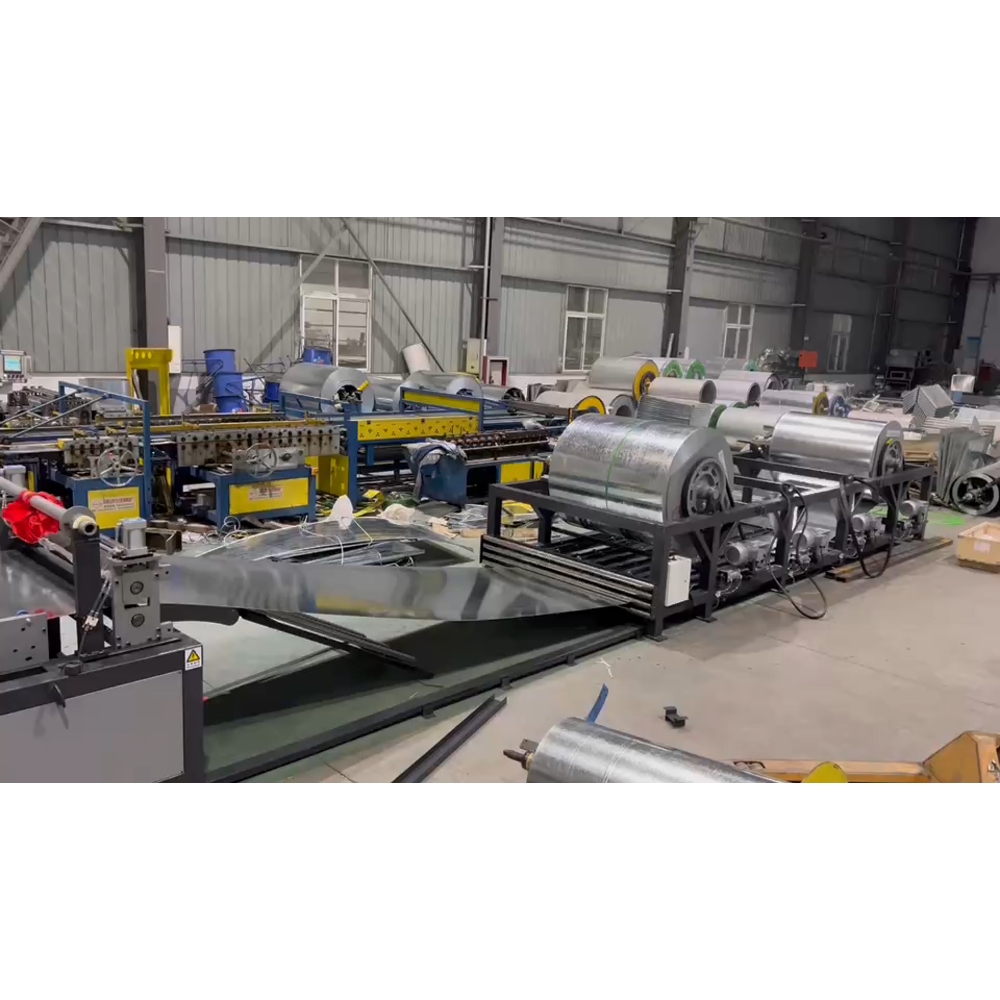

• Разматыватель (всего 4 разматывателя)

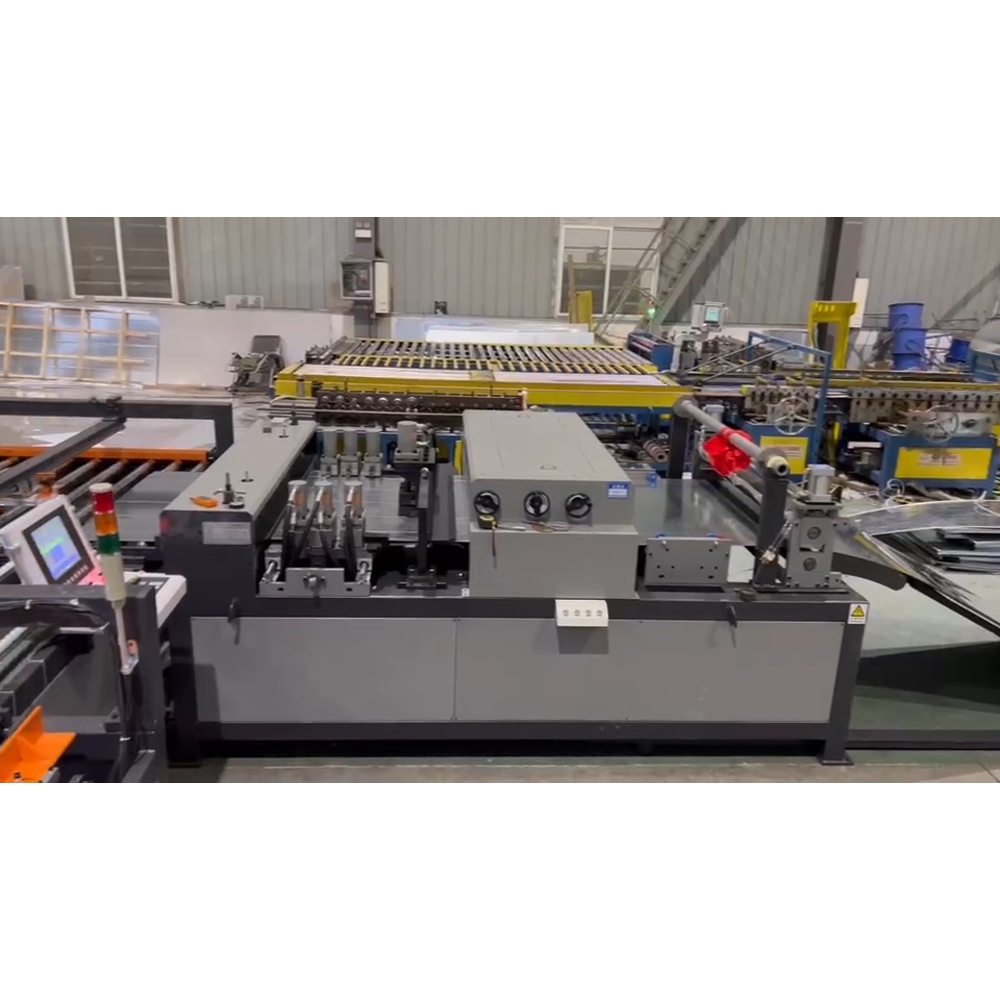

• Главная машина (выравнивание, бисероплетение, высечка, ножницы)
• Передаточная платформа01
• Передвижная высокоскоростная машина для формовки питсбургских замков
• Передаточная платформа 02

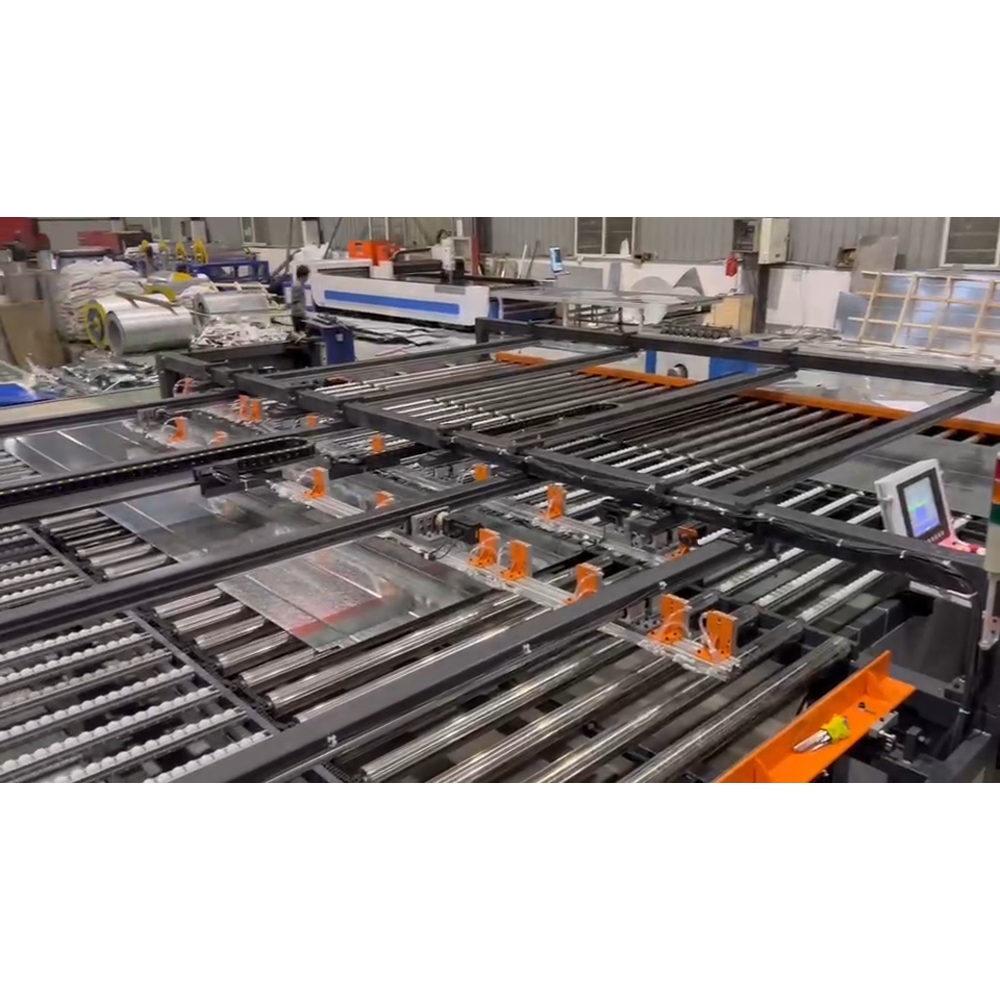

• Дуплексная машина для формирования фланцев TDF

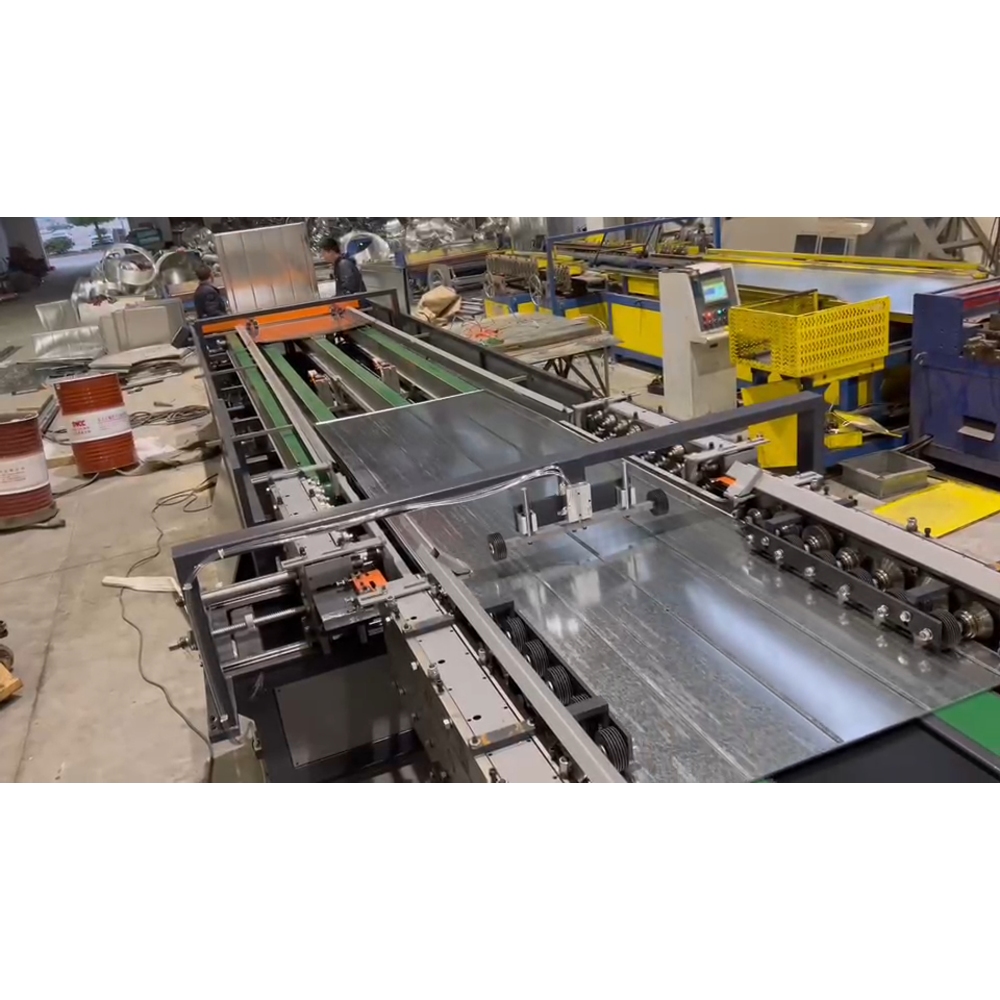

• Платформа для подачи материала с сервомотором и гидравлическая складная платформа или（C-образный фланец）
• Платформа для подачи материала с серводвигателем и гидравлическое складывание

Этапы производства воздуховодов:

Размотка → Ламинирование → Выравнивание → Бисероплетение → Пробивка (среднее отверстие, отверстие фланца) → Пробивка углов (заостренный рот, квадратный рот) → Резка в размер → Передаточная платформа → Кусачая платформа → Двухмашинная связь общей пластины фланца (TDF) формирования → Угловой стальной фланец небольшой прямоугольный край формирования → Робот серво подачи и складывания формирования → Разрядка

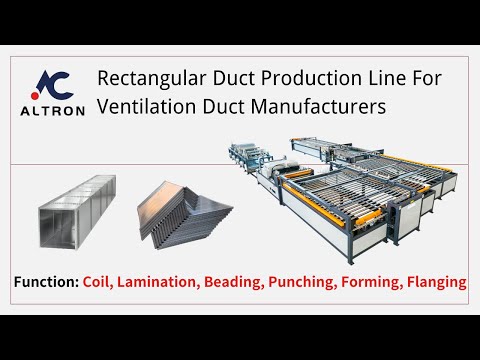

U-образная автоматическая линия для формовки воздуховодов 5 видео

U Shape Auto Duct Forming Line 5 Details

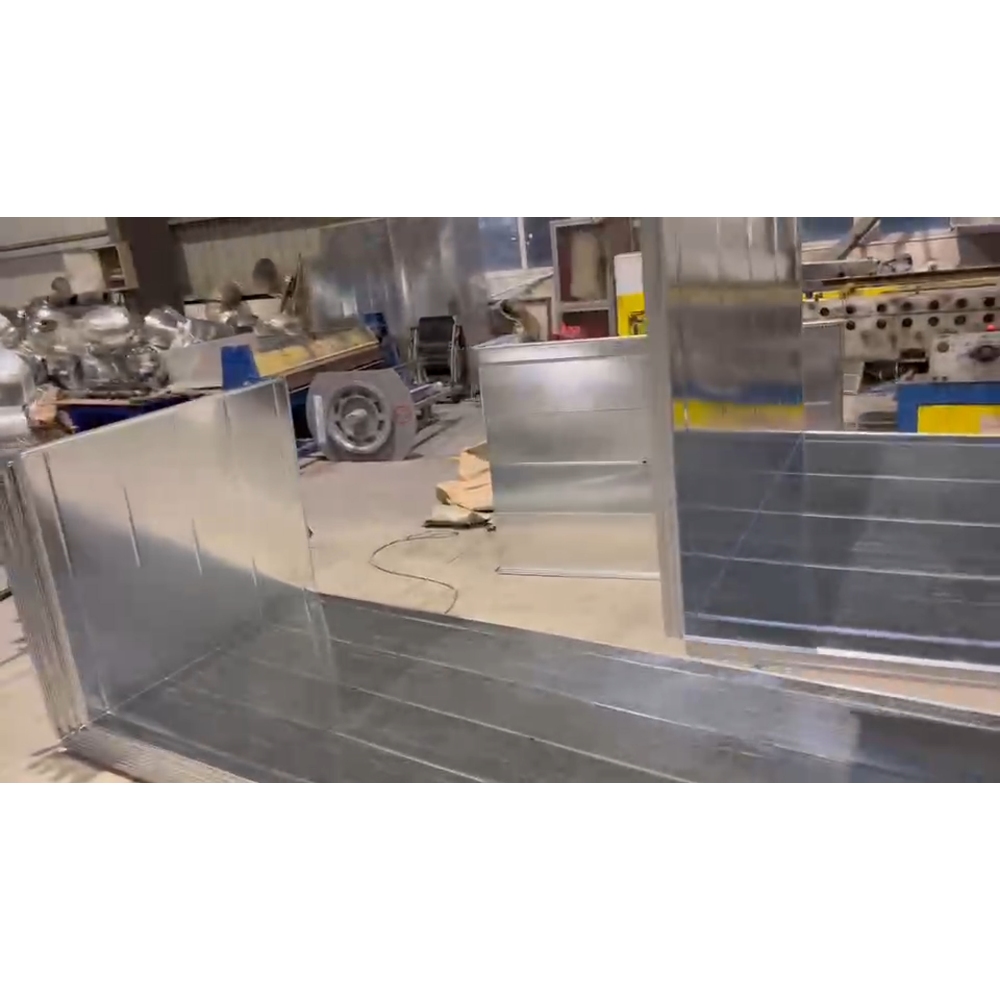

Различные типы воздуховодов образец

Основные параметры U-образной линии автоматической формовки воздуховодов 5

01) Материал: обычный холодный лист низкоуглеродистой стали, оцинкованный лист, лист нержавеющей стали
02) Толщина листа: 0,5-1,2 мм (нержавеющая сталь), 0,5-1,5 мм оцинкованный лист (обычная углеродистая сталь)
03) Ширина рулона: 1219 мм/1250 мм
04) Вес рулона: 7000 кг
05) Внутренний диаметр рулона: Φ480-Φ600мм
06) Внешний диаметр рулона: Φ1200мм (максимум)
07) Скорость подачи: 15м/мин (максимум)
08) Длина разворачиваемого листа одного воздуховода: 600мм-4000мм
09) Диапазон погрешности длины листа: ±0.5мм
10) Диапазон погрешности изгиба воздуховода: ±1мм
11) Ребро: стандартный “V” тип (расстояние между скатами: 250 мм)
12) Система управления: Полностью компьютеризированное промышленное числовое управление
13) Основное электропитание: 380V/50Hz/3 фазы
14) Гидравлическое давление: 7-10MPa
15) Давление воздуха: 0.6-0.8MPa
16) Режим работы линии: U-образный
17) Габаритные размеры: 17000×4850×1500 мм
18) Общая мощность: около 43 кВт
19) Общий вес: около 16 т.
