Линия для формовки автоматических воздуховодов линейного тип

Формовка воздуховодов – Линия для формовки воздуховодов линейного типа

Название машины	Линейный тип автоматической линии формирования воздушного канала
Модель	AC-FG-L
Применение Промышленность	Прямоугольный вентиляционный канал
Техническое обслуживание	Завершите тестирование на ранней стадии, обеспечьте онлайн- и офлайн-обучение на более поздней стадии и завершите проект “под ключ”.
Техническое руководство	Онлайн 24 часа в сутки/конференция Для решения предпродажных проблем.
Продвижение проекта	30-120 дней
Соответствующие файлы	Каталог ALTRON_AUTO – Промышленное воздуходувное оборудование под ключ

Проект воздуховодов A-Z:

1Линия формирования прямоугольныхвоздуховодов 2Линия непрерывной лазерной резки 3Линия производства спиральныхвоздуховодов 4Линия производства корпусов демпферов 5Сварка прямоугольных воздуховодов 6Сварка локтевых воздуховодов

Yes! I am Interested

ПРЕИМУЩЕСТВА
ПАРАМЕТРЫ
ОТЗЫВЫ КЛИЕНТОВ

Линия автоматической формовки воздуховодов линейного типа в основном обрабатывает фланец TDF/угольный железный фланец или фланец типа “C”, с обычной производственной мощностью 600-2000 м2 в день.

Производственная линия проста в эксплуатации. Введите размер обработки воздуховода, и производственная линия может автоматически завершить размотку, выравнивание, прессование ребер, прорезку и пробивку (штамповку), стрижку, высокоскоростное формирование замка Питтсбурга, формирование фланца TDF/ фланца углового железа/ фланца типа “C”, формирование фальца с сервоприводом и другие процессы. Это линейная линия по производству воздуховодов с небольшой площадью!

Особенности линии для производства воздуховодов линейного типа

Линейная структура, с режимом экономии материала;
Складная платформа принимает сервоподачу, точное позиционирование;
Вход принять сенсорный экран и клавиатуру двойной режим;
Поддержка режима обработки сварочных каналов из нержавеющей стали;
Экспорт и печать данных производственного учета (опция);
Обмен данными с BIM (опционально);
Поддержка пробивки отверстий для стержней, пробивки отверстий для фланцев TDF, функция квадратного бисера (опционально);
“C”-образный фланец и функция заглушки (опционально);
Формирование замка Питтсбурга спереди (опция).

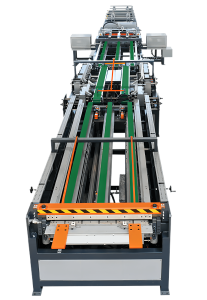

Linear Type Auto Duct Forming Line (2)

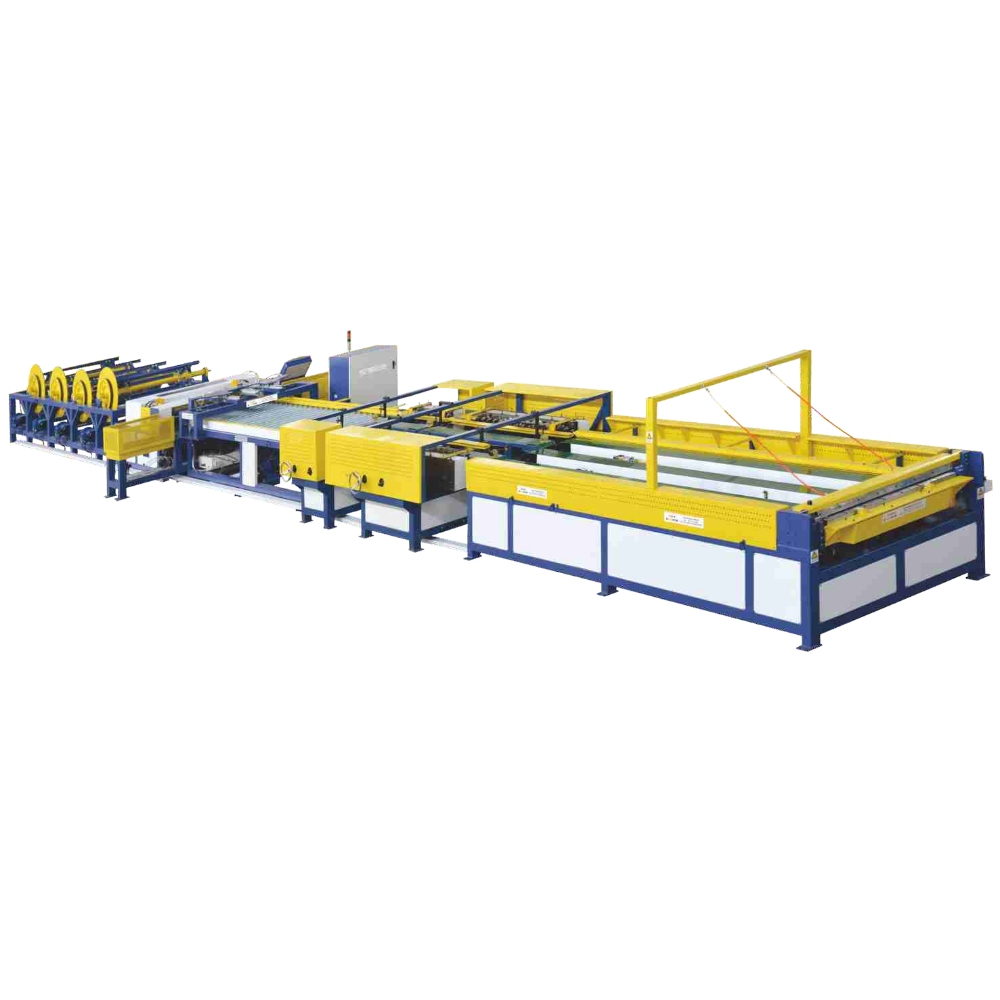

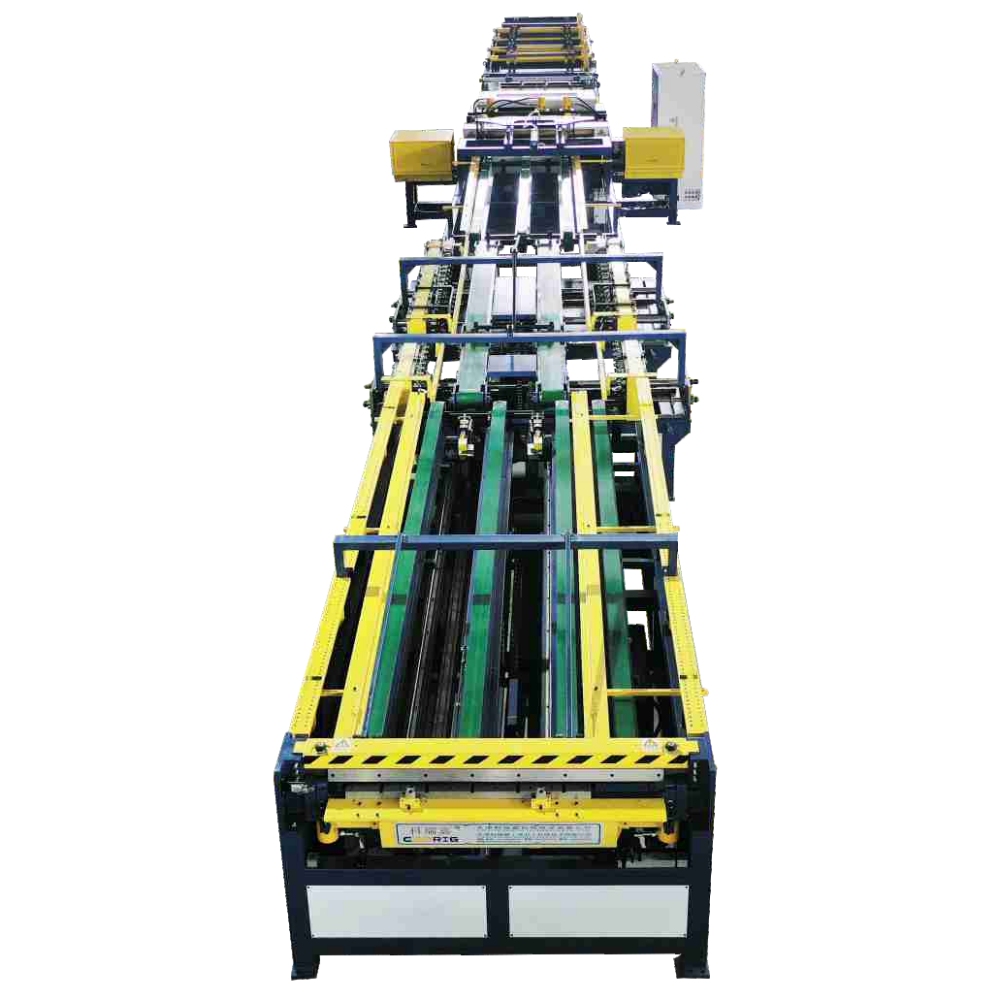

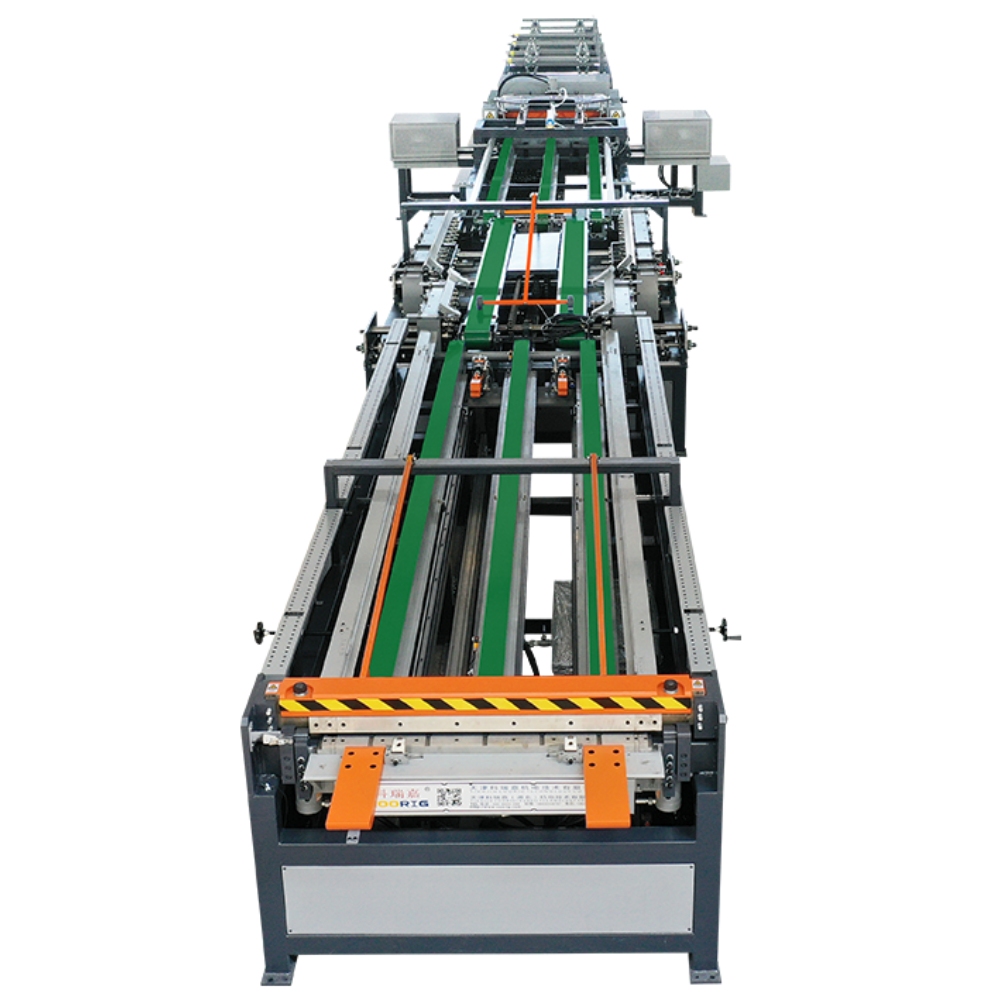

Линейная линия автоматической формовки воздуховодов

Система ЧПУ
Разматыватель (всего 4 разматывателя)
Главная машина (выравнивание, бисероплетение, надрезка, стрижка)
Подвижная автоматическая машина для формирования питсбургского замка
Робот для сцепления материалов, позиционирования и передачи платформы
Дуплекс фланец TDF и угловой фланец стальной формовочный станок
Серводвигатель платформы подачи материала и гидравлического складывания

Линейный тип автоматической линии формовки воздуховодов видео

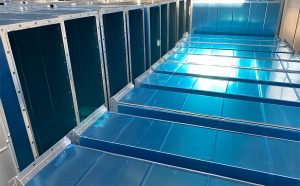

Различные типы воздуховодов образец

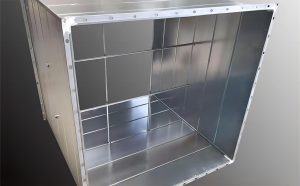

HPVC rectangular duct — Пробивка отверстий для опорных стержней

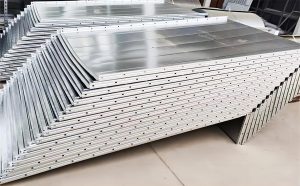

HPVC-type rectangular air duct — Пробивка кромок фланцев

Модель №.	Производительность в диапазоне толщины низкоуглеродистой стали (мм)	Макс. Ширина (стандарт) (мм)	Макс. Рабочая скорость (м/мин)	Рулон Макс. Вес (кг)	Размеры (Д×Ш×Г) (мм)	Мощность (кВт)	Вес (кг)
AC-L5-1250	0,5-1,2/оцинкованная сталь	1250	15	7000	24000×4000×1500	34	12000
AC-L5S-1250	0,5-1,5/оцинкованная сталь 0,5-1,0/нержавеющая сталь	1250	15	7000	25500×4000×1500	36	13000
AC-L5SS-1250	0,5-1,5/оцинкованная сталь 0,5-1,2/нержавеющая сталь	1250	15	7000	26500×4000×1550	43	15000
AC-L5-1500	0,5-1,2/оцинкованная сталь	1500	15	7000	24000×4000×1500	34	13000
AC-L5S-1500	0,5-1,5/оцинкованная сталь 0,5-1,0/нержавеющая сталь	1500	15	7000	25500×4000×1500	36	14000
AC-L5SS-1500	0,5-1,5/оцинкованная сталь 0,5-1,2/нержавеющая сталь	1500	15	7000	26500×4000×1550	43	17000

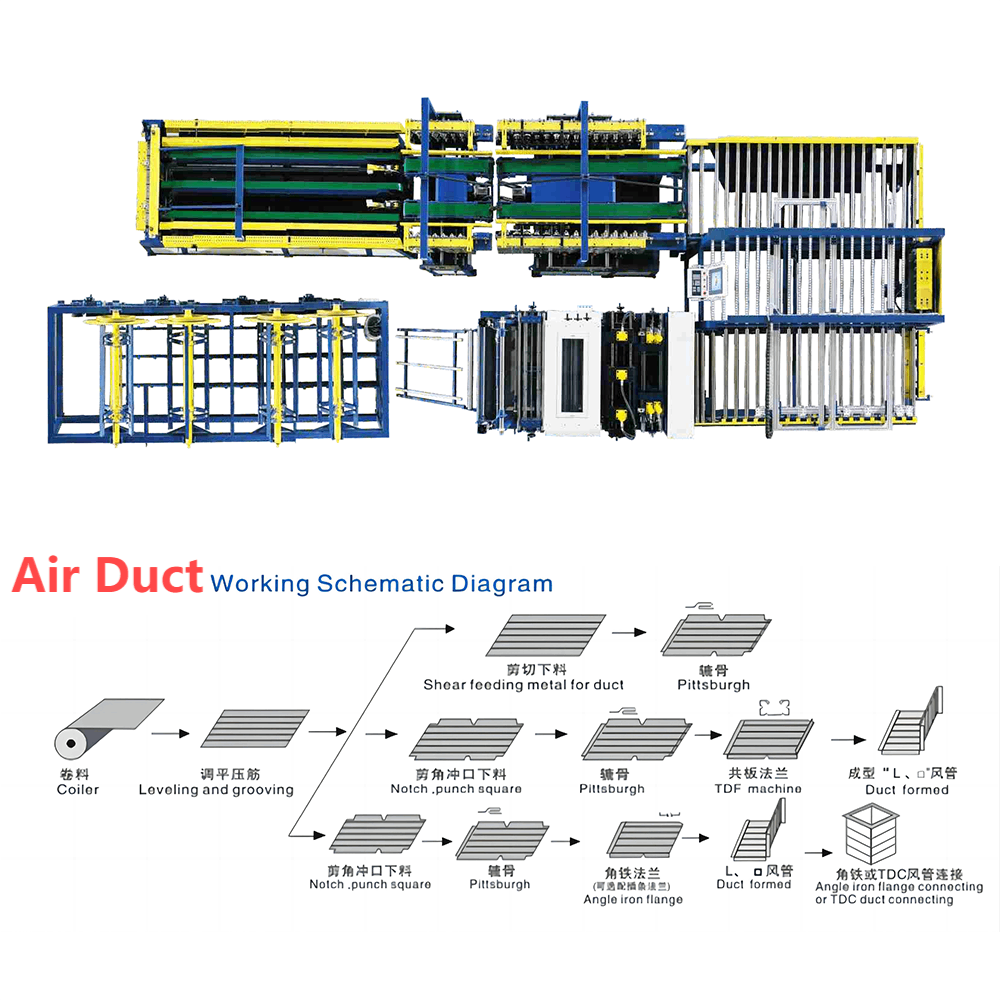

Принцип формирования воздуховодов

Air duct working forming principle diagram
